在現(xiàn)代建筑工程領(lǐng)域，超高性能混凝土（UHPC）以其卓越的力學(xué)性能、耐久性和設(shè)計自由度，逐漸成為高端建筑和基礎(chǔ)設(shè)施項目的首選材料。然而，要確保UHPC構(gòu)件的質(zhì)量和安全性，工程人必須全面掌握其相關(guān)標(biāo)準(zhǔn)。本文將從UHPC構(gòu)件的定義、組成、性能特點、核心標(biāo)準(zhǔn)以及施工與檢測要點等方面進(jìn)行全面解析。

一、UHPC構(gòu)件的定義與組成

UHPC是一種具有超高強(qiáng)度、高耐久性和優(yōu)異工作性能的水泥基復(fù)合材料。它采用精細(xì)化的原材料、低水膠比以及優(yōu)化的顆粒級配，通過熱養(yǎng)護(hù)或蒸汽養(yǎng)護(hù)工藝制成。UHPC構(gòu)件則是利用UHPC材料加工而成的預(yù)制建筑部件，廣泛應(yīng)用于橋梁、建筑、隧道等工程領(lǐng)域。

UHPC構(gòu)件主要由水泥、硅灰、石英砂、石英粉、高效減水劑、鋼纖維以及微量添加劑等組成。其中，水泥作為膠凝材料，硅灰和石英砂等細(xì)骨料提供強(qiáng)度，高效減水劑用于改善混凝土的流動性，鋼纖維則增強(qiáng)混凝土的抗拉強(qiáng)度和韌性。微量添加劑則起到調(diào)節(jié)混凝土性能的作用。

二、UHPC構(gòu)件的性能特點

1. 超高強(qiáng)度：UHPC的抗壓強(qiáng)度通常超過120MPa，部分優(yōu)質(zhì)產(chǎn)品可達(dá)200MPa以上，遠(yuǎn)超普通混凝土。其抗拉強(qiáng)度也可達(dá)3.5-13MPa，有效抵抗地震、沖擊等動態(tài)荷載。

2. 優(yōu)異耐久性：UHPC的孔隙率≤3%，氯離子擴(kuò)散系數(shù)<1.2×10?12 m2/s，抗?jié)B等級≥P12，可抵御鹽霧、凍融循環(huán)（≥300次）等惡劣環(huán)境。其設(shè)計使用壽命可達(dá)200年以上。

3. 高韌性：UHPC中的鋼纖維能夠顯著提高混凝土的抗裂性能和韌性，使得構(gòu)件在受到外力作用時能夠保持較好的整體性。

4. 設(shè)計自由度高：UHPC構(gòu)件可實現(xiàn)復(fù)雜的幾何形狀和精細(xì)的表面紋理，滿足建筑師對美學(xué)和功能的雙重需求。

三、UHPC構(gòu)件的核心標(biāo)準(zhǔn)

1. 強(qiáng)度標(biāo)準(zhǔn)

根據(jù)《超高性能混凝土》GB/T 31387—2025標(biāo)準(zhǔn)，合格UHPC的抗壓強(qiáng)度需≥120MPa，優(yōu)質(zhì)產(chǎn)品甚至可達(dá)150-200MPa。抗拉強(qiáng)度等級劃分為UT5至UT13，對應(yīng)強(qiáng)度范圍為5-13MPa。抗彎強(qiáng)度通常可達(dá)抗壓強(qiáng)度的1/5-1/4，顯著高于普通混凝土。

2. 耐久性標(biāo)準(zhǔn)

UHPC的耐久性標(biāo)準(zhǔn)包括孔隙率、氯離子擴(kuò)散系數(shù)、抗?jié)B等級、抗凍融循環(huán)次數(shù)等。例如，孔隙率需≤3%，氯離子擴(kuò)散系數(shù)需<1.2×10?12 m2/s，抗?jié)B等級需≥P12，且需經(jīng)受≥300次凍融循環(huán)后動彈模量損失≤20%。

3. 生產(chǎn)規(guī)范標(biāo)準(zhǔn)

UHPC構(gòu)件的生產(chǎn)需遵循嚴(yán)格的生產(chǎn)規(guī)范標(biāo)準(zhǔn)，包括原材料質(zhì)量控制、攪拌工藝、成型工藝、養(yǎng)護(hù)工藝等。例如，水膠比應(yīng)≤0.25，纖維摻量宜為3%-5%，采用絕對體積法或最緊密堆積方法優(yōu)化比例。攪拌需采用強(qiáng)制式攪拌機(jī)，確保纖維均勻分散；成型后需振動密實，避免蜂窩麻面；蒸汽養(yǎng)護(hù)升溫速度≤12℃/h，恒溫時間≥24h。

4. 檢測認(rèn)證標(biāo)準(zhǔn)

UHPC構(gòu)件的質(zhì)量需通過第三方檢測機(jī)構(gòu)驗證，重點核查力學(xué)性能、耐久性等核心指標(biāo)是否達(dá)標(biāo)。檢測機(jī)構(gòu)需具備CMA、CNAS認(rèn)證，確保數(shù)據(jù)權(quán)威性。例如，抗壓強(qiáng)度、抗拉強(qiáng)度、抗彎強(qiáng)度等力學(xué)性能指標(biāo)需通過標(biāo)準(zhǔn)試件在指定齡期（如28天）進(jìn)行壓力試驗得出。

四、UHPC構(gòu)件的施工與檢測要點

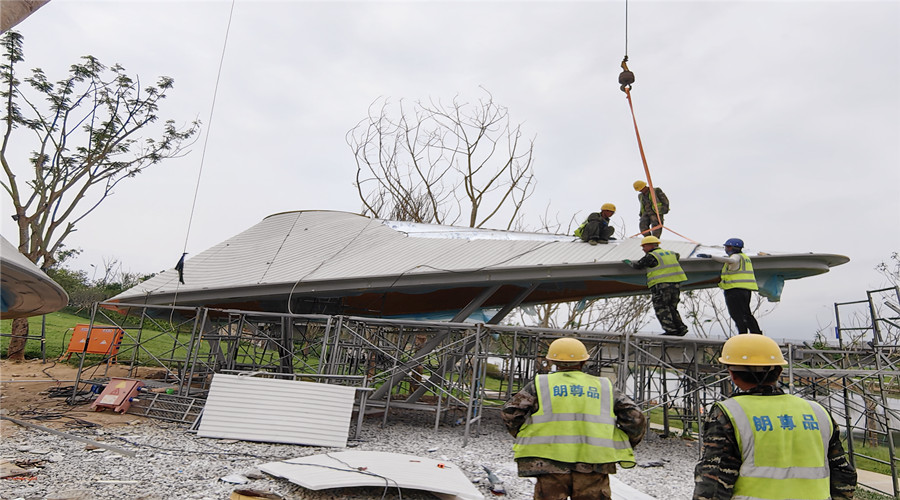

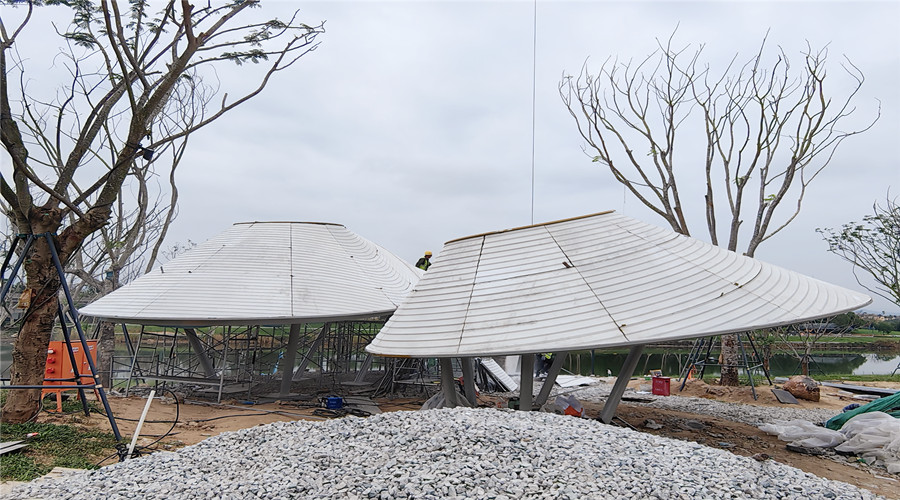

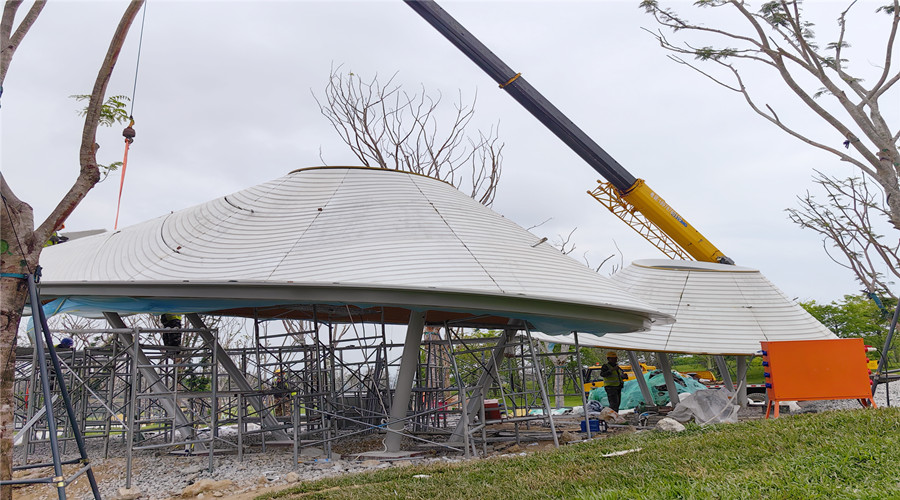

1. 施工要點

• 原材料準(zhǔn)備：確保所有原材料均符合相關(guān)標(biāo)準(zhǔn)和規(guī)范，避免使用劣質(zhì)材料影響UHPC構(gòu)件的性能。

• 精確計量與攪拌：采用先進(jìn)的計量設(shè)備確保原材料的準(zhǔn)確計量，使用高效的攪拌設(shè)備確保混凝土均勻混合。

• 精細(xì)成型與養(yǎng)護(hù)：通過控制混凝土的流動性和坍落度以及采用合適的模具和成型工藝，確保成型件的形狀和表面質(zhì)量符合設(shè)計要求。制定合理的養(yǎng)護(hù)制度并嚴(yán)格執(zhí)行，確保UHPC構(gòu)件達(dá)到預(yù)期的強(qiáng)度和耐久性。

2. 檢測要點
